エコカラット+フロートＴＶボード+テレビを壁掛け

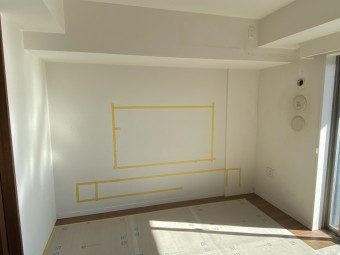

まずはお客様とイメージを共有します。

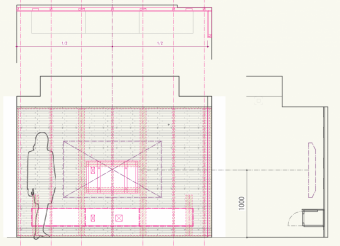

図面ではこんな感じになります。

ポイントは３つ

①テレビの中心の高さと壁掛金具の設置高

②下地の補強

③各メディアの配線ルート

今回はこれにプラス

④エコカラットの割付

各メディアの端末と電源をＴＶボードの中に取り込みます。

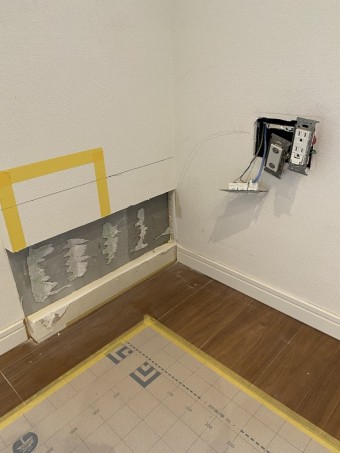

今回は既設の配線が動かせないので、延長での対応としました。

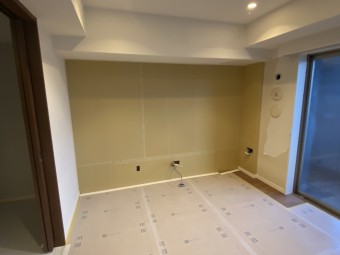

下地造作後

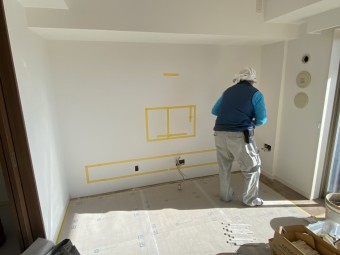

エコカラット施工前

エコカラットの隙間から下地が見えるため、クロスを貼り込んでいます。

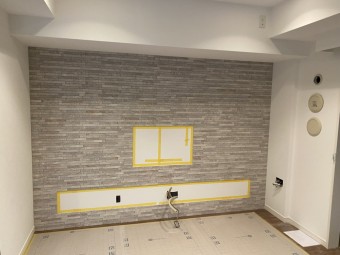

エコカラット施工後

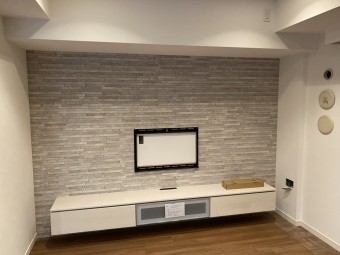

壁掛け金具とＴＶボードの設置

TVボードはEIDAIのリビングステージTVボードフロートタイプです。

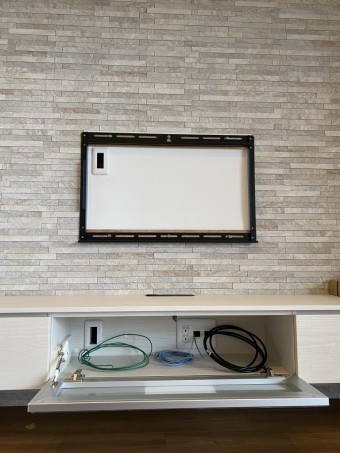

配線ルートはこんな感じです。

左上の穴から配線を落として、TVボード内の穴から取り出します。

上の穴の位置はテレビに隠れる範囲で出来るだけ高い方が配線はしやすいです。

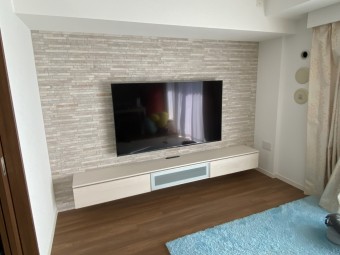

完成です。

テレビは65インチ35Kgでした。

•
